Mit der rasanten Zunahme digitaler Clusterdienste in Städten und der zunehmenden Zahl von Hochhäusern steigen auch die Anforderungen an die Anrufdichte und die Abdeckung. Diese Gebäude sind großflächig und von guter Qualität und haben eine starke Abschirmwirkung auf die digitalen TETRA-Bündelsignale. Im U-Bahn-Tunnel und anderen Umgebungen ist das Cluster-Signal schwach und das Walkie-Talkie und der Dispatcher können nicht normal verwendet werden, wodurch eine blinde Zone und ein Schattenbereich des digitalen Clusters entstehen. Dies führte zu einem Anrufabbruch, der die normale Nutzung des Walkie-Talkies erheblich beeinträchtigte.

Produktindikatoren

Name	Cluster TETRA Verstärker		Spezifikationen und Modelle	Basisstation-Kopplung 20W
Elektrische Leistungsindikatoren			Uplink	Downlink
	1	Frequenzbereich	806-824MHz (anpassbar)	851-869MHz (anpassbar)
	2	Maximale Ausgangsleistung	-5±2dBm	43+1 -1dBm
	3	Maximaler Eingangspegel	-10dBm	+5dBm
	4	Maximaler Gewinn	50 ± 3 dB	50 ± 3 dB
	5	Automatischer Füllstandskontrollbereich (ALC)	Größer oder gleich 10 dB	Größer oder gleich 10 dB
	6	Verstärkungseinstellbereich	Größer oder gleich 25 dB	Größer oder gleich 25 dB
	7	Linearität der Verstärkungseinstellung	Dämpfung 10 dB Weniger als oder gleich ±1 dB	Dämpfung 10 dB Weniger als oder gleich ±1 dB
			Dämpfung 20 dB Weniger als oder gleich ±1 dB	Dämpfung 20 dB Weniger als oder gleich ±1 dB
			Dämpfung 25 dB Weniger als oder gleich ±1,5 dB	Dämpfung 25 dB Weniger als oder gleich ±1,5 dB
	8	Out-of-Band-Unterdrückung	Arbeitsseitenband ± 2 MHz Kleiner oder gleich -40dBc
	9	Spannung VSWR	Kleiner oder gleich 1,5:1	Kleiner oder gleich 1,5:1
	10	Schwankungen innerhalb des Bandes	Kleiner oder gleich 3 dB	Kleiner oder gleich 3 dB
	11	Rauschzahl	Kleiner oder gleich 5 dB	Kleiner oder gleich Kleiner oder gleich 5 dB
	12	Übertragungsverzögerung	Kleiner oder gleich 10us	Kleiner oder gleich 10us
	13	Intermodulation dritter Ordnung	Kleiner oder gleich -60dBc
	14	Out-of-Band-Sporen	9KHZ~1GHZ/100KHZ: Weniger als oder gleich -36dBm
	14	Out-of-Band-Sporen	1~12,75 GHz/1 MHz: Weniger als oder gleich -30dBm
	15	Betriebsspannung	220V
	15	Überwachungsprotokoll	Unterstützt die Netzwerkverwaltung des mobilen Protokolls RJ45
	16	Anzahl optischer Schnittstellen	Proximal 2
	17	Stärke des Schutzes	Sowohl das nahe als auch das ferne Ende sind IP65

Produkteigenschaften

Guter Radiofrequenzindex (RF). Eine sinnvolle Zuordnung von HF-Komponentenindikatoren und leistungsstarke Funktionen zur HF-Systemoptimierung gewährleisten eine hervorragende Leistung von HF-Verbindungen. Die kritischen Parameter des Systems, wie Rauscheigenschaften, Upstream- und Downstream-Übertragungsleistung, Upstream- und Downstream-Link-Balance, Out-of-Band-Unterdrückung und Zeitverzögerung, werden gründlich analysiert, sorgfältig entworfen und streng kontrolliert, um die gesamte Maschine zu optimieren hervorragende HF-Eigenschaften.
Die digitale Verarbeitungstechnologie kann weitere neue Funktionen bieten, die eine Hochgeschwindigkeits-Datenverarbeitung ermöglichen, um eine gute Stabilität der Signalqualität zu gewährleisten.
Mit einer standardmäßigen optischen Schnittstellenübertragungstechnologie können Sie eine Reihe von Problemen überwinden, die durch Lichtdämpfung verursacht werden. Der Repeater verwendet die standardmäßige fotoelektrische Schnittstelle, um die optische Übertragung digitaler Signale zu realisieren. Es überwindet und verbessert hauptsächlich eine Reihe von Problemen, die durch die Dämpfung des optischen Pfads verursacht werden, verhindert die Verschlechterung der Anrufqualität durch Fernübertragung und verbessert die Anrufqualität weiter. Es kann das Ungleichgewicht von Upstream- und Downstream-Verbindungen verhindern, das durch die Dämpfung des optischen Pfades verursacht wird. Das überlagerte optische Rauschen, das durch optische Pfadfehler verursacht wird, kann verhindert werden.
Große Dynamik mit Hochgeschwindigkeits-ADC- und DAC-Technologie sorgt für die Qualität eines guten Signals. Das digitale Repeater-System verwendet Hochgeschwindigkeits-ADC- und DAC-Technologie mit großer Dynamik, die das SNR effektiv verbessern und durch eine hohe digitale Abtastrate eine gute Signalqualität gewährleisten kann.
Unterstützung für mehrere Netzwerkmodi und praktisch für technische Anwendungen. Der digitale Repeater unterstützt den Stern-, Ketten- und Ring-Netzwerkmodus, wodurch die technische Vernetzung praktisch ist. Darüber hinaus teilen sich Upstream- und Downstream-Kanäle, die auf unterschiedliche Wellenlängen moduliert sind, eine optische Faser für die Kommunikation, indem sie die Funktion des Wellenlängenmultiplexens nutzen, was nicht nur die Kosten erheblich senkt, sondern auch die Konstruktion vereinfacht.
Die Outdoor-Design-Technologie, einfach zu projektieren. Bei der Konstruktion der Außeneinheit geht es vor allem darum, die Schwierigkeit beim Aufbau der Basisstation des Bedieners zu berücksichtigen, die Investitionskosten für den Bau des Maschinenraums zu senken, die Außeneinheiten können an einer Hängestange montiert werden und die Projektumsetzung ist bequem und machbar.

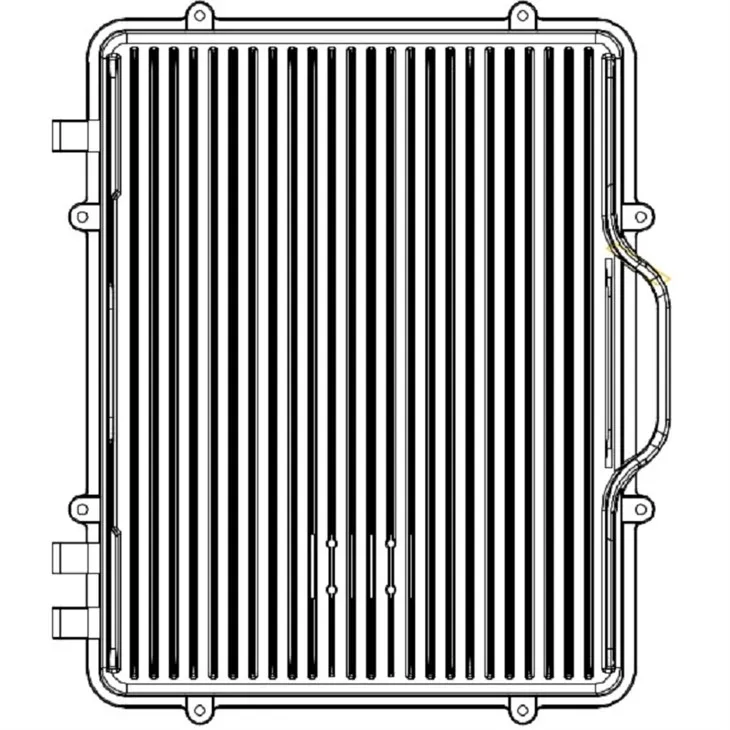

Struktur. Das interne Modullayout ist angemessen und kompakt und die Verkabelung ist ordentlich und schön. Das Gehäuse besteht aus einem selbst entwickelten Vollaluminium-Druckgussgehäuse, das in einer Vielzahl rauer Umgebungen eingesetzt werden kann. Die thermische Simulation und der Praxistest zeigen, dass die kleinere Größe eine gute Kühlwirkung hat. Die Abdeckplatte jedes Moduls verfügt über das neue Nickel-Aluminium-Beschichtungsverfahren, das eine gute EMV-Leistung und Korrosionsbeständigkeit bietet. Die Wasserdichtigkeit erreicht die Outdoor-Standards (IP65).
Geräteüberwachung. Das Überwachungsmodul des Repeaters ist der Steuerkern des gesamten Repeaters, der drei Funktionen erfüllt: Parametereinstellung, Datenabfrage und Alarmbehandlung. Die digitale LED-Röhre bietet praktische Anweisungen für die Wartung vor Ort. Der tragbare Computer wird direkt an die serielle Schnittstelle angeschlossen, um die lokale Überwachung zu erleichtern.
Zuverlässigkeit. Bei der Auswahl der Komponenten werden alle Industriekomponenten verwendet, um sicherzustellen, dass das Produkt in einer Vielzahl von Betriebsumgebungen stabil funktioniert. Die MTBF der gesamten Maschine beträgt nicht weniger als 50.000 Stunden.
